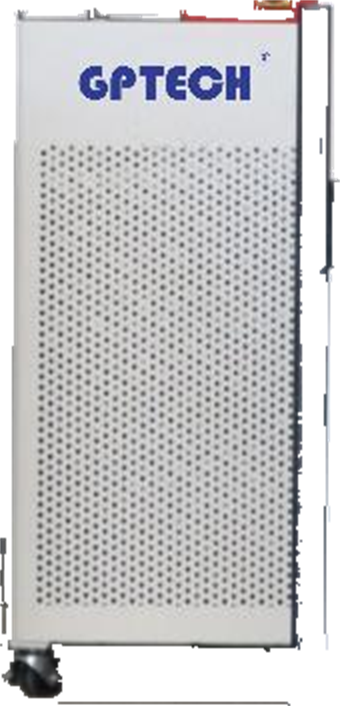

产品介绍
DLS系列工业冷水机适用于需要快速降温的外部应用，以及维持低温条件的化学、生物、制药、冻干、食品、军工等行业。分 -25℃~RT 与 -40℃~RT 两个温区，循环管路采用 SUS304 全密闭式结构设计，风冷 / 水冷两种冷凝方式可选，并可按需求提供防爆设计。
产品特点
- 01稳定可靠，7×24小时连续运行
- 02SUS304 全密闭循环管路
- 03多种规格，支持非标定制
- 04可选防爆设计（Exp / Exd）
典型应用领域
- 化工反应釜与结晶工艺降温
- 制药、冻干工艺低温冷源
- 锂电池涂布、注液工序温控
- 机械加工与食品行业工艺冷却
工作原理图
型号说明
DLS—B0.5WN
- 1、产品系列代码；
- 2、温度代码：A -10℃~RT B -25℃~RT C -40℃~RT 5℃~RT 不表示；
- 3、功率代码：表示出口温度高于最低温度5℃对应的制冷量，如 -20℃ 制冷量 0.5kW；工业冷水机和精密冷水机则表示出口温度 20℃ 对应的制冷量，螺杆冷水机为压缩机代号；
- 4、冷凝方式：W 表示水冷，风冷不表示；
- 5、非标代码：详见非标代码定义规则，无非标要求则不表示。
参数配置表
数据取自 GPTECH 产品样册，如需其他型号或定制参数请联系我们。
参数配置表DLS系列 -25℃~RT
| 型号 | DLS-B05 | DLS-B1 | DLS-B1.5 | DLS-B2.5 | DLS-B3.5 | DLS-B5 | DLS-B7 | DLS-B10 | DLS-B15 | DLS-B20 | DLS-B25 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 主要应用 | 本产品适用于需要快速降温的外部应用，维持低温条件的化学、生物、制药、冻干、食品、军工等行业。 | |||||||||||
| 温度范围 | -25℃~RT | |||||||||||
| 制冷量 kW | 0℃ | 1.5 | 2.5 | 3.5 | 5.8 | 8 | 11.5 | 15 | 25 | 35 | 45 | 55 |
| -10℃ | 0.75 | 1.5 | 2.3 | 3.8 | 5.3 | 7.5 | 10.5 | 15 | 22.5 | 30 | 37.5 | |
| -20℃ | 0.5 | 1 | 1.5 | 2.5 | 3.5 | 5 | 7 | 10 | 15 | 20 | 25 | |
| 泵浦最大流量 L/min | 20 | 30 | 30 | 50 | 50 | 110 | 110 | 140 | 140 | 200 | 250 | |
| 泵浦最高扬程 m | 15 | 25 | 25 | 35 | 35 | 40 | 40 | 50 | 50 | 35 | 35 | |
| 蓄冷油箱容积 L | 10 | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | 250 | |
| 控温对象 | 设备出口温度控制 | |||||||||||
| 控温精度 | 启停控温，最高可设±2℃（选配电加热精确控温型，控温精度最高可达±0.1℃） | |||||||||||
| 通信协议 | 标准配置RS485通讯接口，Modbus RTU 协议 | |||||||||||
| 温度反馈 | 出口温度（PT100） | |||||||||||
| 安全防护 | 设备运行状态实时显示，故障信息自动诊断，多项报警保护：漏电保护、电源故障、循环泵热过载、压缩机热过载、制冷压力过高、制冷压力过低、超温、传感器故障等保护功能。 | |||||||||||
| 循环管路 | 材质：SUS304，采用全密闭式结构设计 | |||||||||||
| 制冷剂 | R404A | |||||||||||
| 接口尺寸 | G1/2 | G3/4 | G3/4 | G3/4 | G3/4 | G1 | G1 | DN32 | DN32 | DN40 | DN50 | |
| 水冷型（型号后缀W） | 流量 m³/h | 0.6 | 0.8 | 1.1 | 1.5 | 2.2 | 3 | 4.2 | 6 | 9 | 12 | 15 |
| 水温 | 以上流量根据水温20℃计算得出，冷却水进水温度应不高于33℃，不低于5℃，否则将影响设备正常运行。 | |||||||||||
| 压力 | 2~4.5bar | |||||||||||
| 接口尺寸 | G1/2 | G1/2 | G1/2 | G3/4 | G3/4 | G1 | G1 | DN32 | DN32 | DN40 | DN50 | |
| 外型尺寸（水）cm | 65×45×125 | 65×45×125 | 65×45×125 | 75×55×145 | 75×55×145 | 85×55×145 | 90×65×155 | 115×75×175 | 125×85×195 | 155×100×225 | 155×100×225 | |
| 外型尺寸（风）cm | 65×45×125 | 65×45×125 | 75×55×145 | 85×55×145 | 85×55×145 | 90×65×155 | 115×75×175 | 125×85×195 | 155×100×225 | 200×120×255 | 220×150×225 | |
| 重量（风）kg | 125 | 135 | 165 | 195 | 225 | 295 | 415 | 585 | 895 | 1235 | 1855 | |
| 外壳材质 | 冷轧板喷塑（标准颜色9016，可选配SUS304材质） | |||||||||||
| 电源 ph/v/Hz | 1/220/50 | 3/380/50 | ||||||||||
| 机组配电功率 kW | 1.5 | 2 | 2.3 | 3 | 4 | 6 | 8.5 | 11 | 15 | 22 | 28 | |
| 选配 | 防爆设计（正压防爆型号后缀Exp，隔离防爆型号后缀Exd） | |||||||||||
※ 备注
- 以上制冷量参数基于冷却水进水温度20℃，风冷为环境温度20℃。
- 上述流量和扬程参数对应水在20℃时以正常速度运输，泵的性能随着输送流体介质的比重、温度的不同而产生变化。
- 表中蓄冷油箱容积供参考，实际可根据用户对升降温速率、蓄冷量的要求进行调整。
- 表格只展示了部分产品参数，如有其他型号或定制需求，请与本公司业务人员联系，另外本公司保留更改上述参数而不另行通知的权力。
参数配置表DLS系列 -40℃~RT
| 型号 | DLS-C05 | DLS-C1 | DLS-C1.5 | DLS-C2.5 | DLS-C3.5 | DLS-C5 | DLS-C7 | DLS-C10 | |
|---|---|---|---|---|---|---|---|---|---|
| 主要应用 | 本产品适用于需要快速降温的外部应用，维持低温条件的化学、生物、制药、冻干、食品、军工等行业。 | ||||||||
| 温度范围 | -40℃~RT | ||||||||
| 制冷量 kW | -10℃ | 1.5 | 3.5 | 5.2 | 8.5 | 12 | 17 | 23 | 34 |
| -20℃ | 1.0 | 2.3 | 3.5 | 5.8 | 8 | 11.5 | 16 | 23 | |
| -40℃ | 0.5 | 1 | 1.5 | 2.5 | 3.5 | 5 | 7 | 10 | |
| 泵浦最大流量 L/min | 15 | 30 | 40 | 45 | 60 | 90 | 150 | 200 | |
| 泵浦最高扬程 m | 20 | 25 | 30 | 35 | 40 | 40 | 50 | 50 | |
| 蓄冷油箱容积 L | 15 | 25 | 35 | 50 | 75 | 100 | 150 | 200 | |
| 控温对象 | 设备出口温度控制 | ||||||||
| 控温精度 | 启停控温，最高可设±2℃（选配电加热精确控温型，控温精度最高可达±0.1℃） | ||||||||
| 通信协议 | 标准配置RS485通讯接口，Modbus RTU 协议 | ||||||||
| 温度反馈 | 出口温度（PT100） | ||||||||
| 安全防护 | 设备运行状态实时显示，故障信息自动诊断，多项报警保护：漏电保护、电源故障、循环泵热过载、压缩机热过载、制冷压力过高、制冷压力过低、超温、传感器故障等保护功能。 | ||||||||
| 循环管路 | 材质：SUS304，采用全密闭式结构设计 | ||||||||
| 制冷剂 | R404A | ||||||||
| 接口尺寸 | G1/2 | G1/2 | G1/2 | G3/4 | G3/4 | G1 | DN40 | DN50 | |
| 水冷型（型号后缀W） | 流量 m³/h | 0.8 | 1.2 | 1.8 | 3 | 3.6 | 5 | 6.8 | 9.5 |
| 水温 | 以上流量根据水温20℃计算得出，冷却水进水温度应不高于33℃，不低于5℃，否则将影响设备正常运行。 | ||||||||
| 压力 | 2~4.5bar | ||||||||
| 接口尺寸 | G1/2 | G1/2 | G1/2 | G3/4 | G1 | G1-1/4 | DN32 | DN40 | |
| 外型尺寸（水）cm | 65×45×125 | 75×55×145 | 75×55×145 | 85×55×145 | 90×65×155 | 115×75×175 | 125×85×195 | 155×100×225 | |
| 外型尺寸（风）cm | 75×55×145 | 85×55×145 | 85×55×145 | 90×65×155 | 115×75×175 | 125×85×195 | 155×100×225 | 200×120×255 | |
| 重量（风）kg | 155 | 185 | 205 | 285 | 415 | 585 | 895 | 1255 | |
| 外壳材质 | 冷轧板喷塑（标准颜色9016，可选配SUS304材质） | ||||||||
| 电源 ph/v/Hz | 1/220/50 | 3/380/50 | |||||||
| 机组配电功率 kW | 2.2 | 3.5 | 5 | 6.5 | 8 | 12 | 16 | 22 | |
| 选配 | 防爆设计（正压防爆型号后缀Exp，隔离防爆型号后缀Exd） | ||||||||
※ 备注
- 以上制冷量参数基于冷却水进水温度20℃，风冷为环境温度20℃。
- 上述流量和扬程参数对应水在20℃时以正常速度运输，泵的性能随着输送流体介质的比重、温度的不同而产生变化。
- 表中蓄冷油箱容积供参考，实际可根据用户对升降温速率、蓄冷量的要求进行调整。
- 表格只展示了部分产品参数，如有其他型号或定制需求，请与本公司业务人员联系，另外本公司保留更改上述参数而不另行通知的权力。
