PTZL相变直接制冷

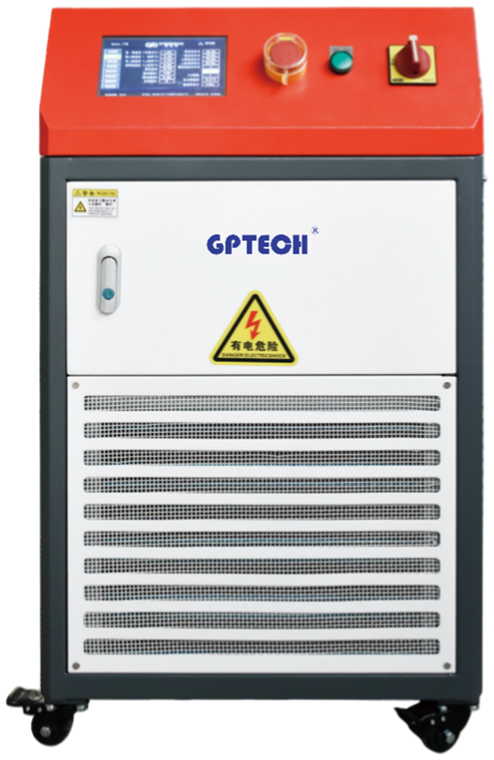

PTZL系列直冷型低温制冷机

制冷剂直接蒸发 · 降温快、能效高、体积紧凑

适用于真空涂覆冷阱、半导体芯片测试、热沉试验、低温液浴、气体捕集、药品冻干等多种用途。

工作温度-150℃ ~ -10℃
制冷量范围0.2~2kW
控温精度±0.5℃
控温方式PID控制
化霜功能热气化霜

产品介绍

PTZL系列直冷型制冷机设备内不含蒸发器，通过外部连接管路，将低温低压液体制冷剂输送到客户负载（蒸发器）内。制冷剂在蒸发器内蒸发吸热，快速带走负载热量后到达目标低温。直冷型制冷机采用制冷剂直接蒸发，降温方式为相变制冷，与液冷的温差降温相比，降温速度快、能效高；设备无循环系统后，外形尺寸更紧凑。

产品特点

01-150~35℃ 温度区间均可定制
02控制蒸发压力或出口温度，稳定性较高
03热气化霜功能，化霜时间短
04整体式发泡保温，表面无凝露
05控制重复性高，提升生产稳定性
06自适应PID控制算法

典型应用领域

热沉低温试验
食品冻干与低温保存
芯片低温测试
零部件环境试验
真空涂覆冷阱

工作原理图

※ 注：系统流程示意图为简化版，与实物可能会存在差异，请以实物为准。

型号说明

PTZL—D0.5WN

1、产品系列代码；
2、温度代码：C -40~-10℃　D -60~-20℃　F -80~-50℃　H -100~-60℃　J -120~-80℃　L -150~-110℃；
3、功率代码：表示出口温度高于最低温度5℃对应的制冷量，如 -55℃ 制冷量 0.5kW；
4、冷凝方式：W 表示水冷，风冷不表示；
5、非标代码：详见非标代码定义规则，无非标要求则不表示。

参数配置表

数据取自 GPTECH 产品样册，如需其他型号或定制参数请联系我们。

参数配置表PTZL系列 -40℃

型号		PTZL-C02	PTZL-C05	PTZL-C1	PTZL-C1.5	PTZL-C2
工作温度		-40℃~-10℃
制冷量 kW @-40℃		0.2	0.5	1	1.5	2
控制系统		PLC控制器，智能PID控温模块，可精确控制和实时显示温度
控温方式		PID控制
通信协议		配置RS485通讯接口，Modbus RTU 协议
外部输入		外置测温传感器端口（标配PT100）、USB数据接口
温度反馈		冷媒出口温度、冷媒回口温度、外部测量温度
控温精度		±0.5℃
人机界面		7寸触摸屏，中文显示，操作简便、显示直观，可显示、记录温度曲线和测试数据
安全防护		设备运行状态实时显示，故障信息自动诊断，多项报警保护：电源故障、压缩机热过载、制冷压力过高、制冷压力过低、过流、超温、传感器故障等保护功能。
制冷剂		R404A
连接管尺寸	供液管 mm	6	10	10	12	12
连接管尺寸	回气管 mm	10	12	16	16	16
水冷型（型号后缀W）	流量 m³/h	0.5	0.8	1.5	2.2	3
	水温	以上流量根据水温20℃计算得出，冷却水进水温度应不高于30℃，不低于5℃，否则将影响设备正常运行。
	压力	2~4.5bar
	接口尺寸	G1/2	G1/2	G1/2	G3/4	G1
外型尺寸（水）cm		55×45×70	55×45×70	60×45×125	75×55×145	85×55×145
外型尺寸（风）cm		55×45×70	60×45×125	75×55×145	85×55×145	90×65×155
重量（风）kg		75	105	145	205	295
外壳材质		冷轧板喷塑（标准颜色9016，可选配SUS304材质）
电源 ph/v/Hz		1/220/50	3/380/50
机组配电功率 kW		0.85	1.3	2.5	3.2	4.5

※ 备注

以上制冷量参数基于冷却水进水温度20℃，风冷为环境温度20℃。
表格只展示了部分产品参数，如有其他型号或定制需求，请与本公司业务人员联系，另外本公司保留更改上述参数而不另行通知的权力。

参数配置表PTZL系列 -80℃

型号		PTZL-F02	PTZL-F05	PTZL-F1	PTZL-F1.5	PTZL-F2
工作温度		-80℃~-50℃
制冷量 kW @-75℃		0.2	0.5	1	1.5	2
控制系统		PLC控制器，智能PID控温模块，可精确控制和实时显示温度
控温方式		PID控制
通信协议		配置RS485通讯接口，Modbus RTU 协议
外部输入		外置测温传感器端口（标配PT100）、USB数据接口
温度反馈		冷媒出口温度、冷媒回口温度、外部测量温度
控温精度		±0.5℃
人机界面		7寸触摸屏，中文显示，操作简便、显示直观，可显示、记录温度曲线和测试数据
安全防护		设备运行状态实时显示，故障信息自动诊断，多项报警保护：电源故障、压缩机热过载、制冷压力过高、制冷压力过低、过流、超温、传感器故障等保护功能。
制冷剂		R404A/R23
连接管尺寸	供液管 mm	6	10	10	12	12
连接管尺寸	回气管 mm	10	12	16	16	16
水冷型（型号后缀W）	流量 m³/h	0.6	1.1	2.5	3.8	5.5
	水温	以上流量根据水温20℃计算得出，冷却水进水温度应不高于30℃，不低于5℃，否则将影响设备正常运行。
	压力	2~4.5bar
	接口尺寸	G1/2	G1/2	G3/4	G1	DN32
外型尺寸（水）cm		60×45×125	60×45×125	75×55×145	85×55×145	90×65×155
外型尺寸（风）cm		60×45×125	75×55×145	85×55×145	90×65×155	115×75×175
重量（风）kg		105	145	205	295	355
外壳材质		冷轧板喷塑（标准颜色9016，可选配SUS304材质）
电源 ph/v/Hz		1/220/50	3/380/50
机组配电功率 kW		2	3.2	6.5	9	13

※ 备注

以上制冷量参数基于冷却水进水温度20℃，风冷为环境温度20℃。
表格只展示了部分产品参数，如有其他型号或定制需求，请与本公司业务人员联系，另外本公司保留更改上述参数而不另行通知的权力。

参数配置表PTZL系列 -120℃

型号		PTZL-J02W	PTZL-J05W	PTZL-J1W	PTZL-J1.5W	PTZL-J2W
工作温度		-120℃~-80℃
制冷量 kW @-115℃		0.2	0.5	1	1.5	2
控制系统		PLC控制器，智能PID控温模块，可精确控制和实时显示温度
控温方式		PID控制
通信协议		配置RS485通讯接口，Modbus RTU 协议
外部输入		外置测温传感器端口（标配PT100）、USB数据接口
温度反馈		冷媒出口温度、冷媒回口温度、外部测量温度
控温精度		±0.5℃
人机界面		7寸触摸屏，中文显示，操作简便、显示直观，可显示、记录温度曲线和测试数据
安全防护		设备运行状态实时显示，故障信息自动诊断，多项报警保护：电源故障、压缩机热过载、制冷压力过高、制冷压力过低、过流、超温、传感器故障等保护功能。
制冷剂		混合冷媒
连接管尺寸	供液管 mm	10	10	12	12	12
连接管尺寸	回气管 mm	12	12	16	16	16
水冷型（型号后缀W）	流量 m³/h	2.5	3.8	6	8	10
	水温	以上流量根据水温20℃计算得出，冷却水进水温度应不高于30℃，不低于5℃，否则将影响设备正常运行。
	压力	2~4.5bar
	接口尺寸	G3/4	G1	DN32	DN32	DN40
外型尺寸（水）cm		75×55×145	85×55×145	90×65×155	125×85×195	155×100×225
重量 kg		155	225	305	355	485
外壳材质		冷轧板喷塑（标准颜色9016，可选配SUS304材质）
电源 ph/v/Hz		3/380/50
机组配电功率 kW		3	5.5	12	23	35

※ 备注

以上制冷量参数基于冷却水进水温度20℃，风冷为环境温度20℃。
表格只展示了部分产品参数，如有其他型号或定制需求，请与本公司业务人员联系，另外本公司保留更改上述参数而不另行通知的权力。

参数配置表PTZL系列 -150℃

型号		PTZL-L02W	PTZL-L05W	PTZL-L1W	PTZL-L1.5W	PTZL-L2W
工作温度		-150℃~-110℃
制冷量 kW @-145℃		0.2	0.5	1	1.5	2
控制系统		PLC控制器，智能PID控温模块，可精确控制和实时显示温度
控温方式		PID控制
通信协议		配置RS485通讯接口，Modbus RTU 协议
外部输入		外置测温传感器端口（标配PT100）、USB数据接口
温度反馈		冷媒出口温度、冷媒回口温度、外部测量温度
控温精度		±0.5℃
人机界面		7寸触摸屏，中文显示，操作简便、显示直观，可显示、记录温度曲线和测试数据
安全防护		设备运行状态实时显示，故障信息自动诊断，多项报警保护：电源故障、压缩机热过载、制冷压力过高、制冷压力过低、过流、超温、传感器故障等保护功能。
制冷剂		混合冷媒
连接管尺寸	供液管 mm	10	10	12	12	12
连接管尺寸	回气管 mm	12	12	16	16	16
水冷型（型号后缀W）	流量 m³/h	3.5	5.5	8	10.5	15
	水温	以上流量根据水温20℃计算得出，冷却水进水温度应不高于30℃，不低于5℃，否则将影响设备正常运行。
	压力	2~4.5bar
	接口尺寸	G1	DN32	DN40	DN40	DN50
外型尺寸（水）cm		85×55×145	90×65×155	125×85×195	155×100×225	205×150×225
重量 kg		235	315	405	585	855
外壳材质		冷轧板喷塑（标准颜色9016，可选配SUS304材质）
电源 ph/v/Hz		3/380/50
机组配电功率 kW		5.5	12	33	48	65
