产品介绍

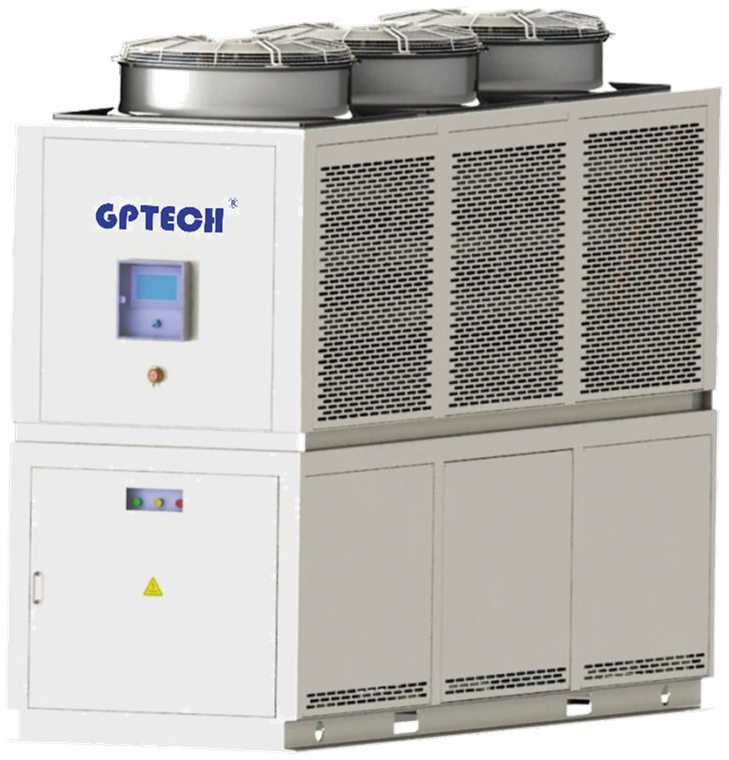

LGS系列大型冷水机采用螺杆压缩机与 PLC 控制器，可精确控制和实时显示温度。提供 5℃~RT 与 -25℃~RT 两个温区，制冷量覆盖 52~825kW，冷冻水与冷却水接口 DN50~DN150，冷轧板喷塑封板配槽钢底座一体式端装，适用于生产线集中冷源与大型工艺冷却。
产品特点
- 01高效节能，稳定可靠
- 02模块化设计，灵活组合
- 03适用于大型工艺冷源
- 04完善的机组保护与相序监测
典型应用领域
- 生产线集中供冷
- 工艺冷却水系统
- 医药、化工大型冷源
- 机械制造车间工艺冷却
工作原理图
型号说明
DLS—B0.5WN
- 1、产品系列代码；
- 2、温度代码：A -10℃~RT B -25℃~RT C -40℃~RT 5℃~RT 不表示；
- 3、功率代码：表示出口温度高于最低温度5℃对应的制冷量，如 -20℃ 制冷量 0.5kW；工业冷水机和精密冷水机则表示出口温度 20℃ 对应的制冷量，螺杆冷水机为压缩机代号；
- 4、冷凝方式：W 表示水冷，风冷不表示；
- 5、非标代码：详见非标代码定义规则，无非标要求则不表示。
参数配置表
数据取自 GPTECH 产品样册，如需其他型号或定制参数请联系我们。
参数配置表LGS系列 5℃~RT
| 型号 | LGS-100W | LGS-140W | LGS-180W | LGS-230W | LGS-300W | LGS-370W | LGS-470W | LGS-580W | LGS-710W | |
|---|---|---|---|---|---|---|---|---|---|---|
| 主要应用 | 本产品适用于各类医药、化工、机械等领域的生产工艺冷源 | |||||||||
| 温度范围 | 5℃~RT | |||||||||
| 制冷量 kW | 20℃ | 105 | 146 | 191 | 255 | 325 | 410 | 545 | 680 | 825 |
| 5℃ | 85 | 120 | 155 | 210 | 270 | 340 | 450 | 560 | 680 | |
| 压缩机匹数 | 31 | 41 | 55 | 69 | 89 | 108 | 141 | 175 | 208 | |
| 冷冻水 | 流量 m³/h | 17 | 25 | 32 | 45 | 55 | 70 | 90 | 110 | 135 |
| 接口尺寸 | DN50 | DN65 | DN65 | DN80 | DN80 | DN100 | DN125 | DN125 | DN150 | |
| 冷却水 | 流量 m³/h | 22 | 33 | 42 | 60 | 70 | 90 | 120 | 140 | 175 |
| 接口尺寸 | DN65 | DN65 | DN80 | DN100 | DN100 | DN125 | DN125 | DN150 | DN150 | |
| 控制系统 | PLC控制器，可精确控制和实时显示温度 | |||||||||
| 控温对象 | 冷冻水出口温度，可选控制外接水箱温度 | |||||||||
| 通信协议 | 标准配置RS485通讯接口，Modbus RTU 协议 | |||||||||
| 外部输入 | 外置测温传感器端口、USB数据接口 | |||||||||
| 温度反馈 | 设备导热介质温度反馈PT100（进口温度、出口温度） | |||||||||
| 人机界面 | 7寸彩色触摸屏，中英文显示，操作简便、显示直观，可显示、记录温度曲线和测试数据 | |||||||||
| 安全保护 | 设备运行状态实时显示，故障信息自动诊断，多项报警保护：压缩机热过载、制冷压力过高、制冷压力过低、油压差、断水、过流、超温、温度模块故障、欠电压、过电压、缺相、相序等保护功能 | |||||||||
| 制冷剂 | 类型 | R22/R407C | ||||||||
| 充注量 kg | 18.5 | 25 | 33 | 42 | 55 | 65 | 85 | 105 | 125 | |
| 外型尺寸 cm | 235×65×130 | 245×65×130 | 255×70×135 | 265×75×140 | 275×85×145 | 305×85×150 | 310×95×155 | 330×105×170 | 350×110×175 | |
| 机组重量 kg | 830 | 950 | 1100 | 1550 | 1850 | 2050 | 2550 | 2950 | 3400 | |
| 运行重量 kg | 915 | 1050 | 1200 | 1750 | 2050 | 2250 | 2800 | 3250 | 3700 | |
| 外壳材质 | 冷轧板喷塑封板，槽钢底座，一体式端装 | |||||||||
| 电源 ph/v/Hz | 3/380/50 | |||||||||
※ 备注
- 以上制冷量参数基于冷却水进水温度20℃，风冷为环境温度20℃。
- 上述流量和扬程参数对应水在20℃时以正常速度运输，泵的性能随着输送流体介质的比重、温度的不同而产生变化。
- 表格只展示了部分产品参数，如有其他型号或定制需求，请与本公司业务人员联系，另外本公司保留更改上述参数而不另行通知的权力。
参数配置表LGS系列 -25℃~RT
| 型号 | LGS-100DW | LGS-140DW | LGS-180DW | LGS-230DW | LGS-300DW | LGS-370DW | LGS-470DW | LGS-580DW | LGS-710DW | |
|---|---|---|---|---|---|---|---|---|---|---|
| 主要应用 | 本产品适用于各类医药、化工、机械等领域的生产工艺冷源 | |||||||||
| 温度范围 | -25℃~RT | |||||||||
| 制冷量 kW | -10℃ | 52 | 72 | 94 | 125 | 160 | 200 | 265 | 335 | 400 |
| -20℃ | 35 | 45 | 60 | 80 | 100 | 130 | 175 | 220 | 260 | |
| 压缩机匹数 | 31 | 41 | 55 | 69 | 89 | 108 | 141 | 175 | 208 | |
| 冷冻水 | 流量 m³/h | 17 | 24 | 30 | 42 | 55 | 70 | 90 | 115 | 135 |
| 接口尺寸 | DN50 | DN65 | DN65 | DN80 | DN80 | DN100 | DN125 | DN125 | DN150 | |
| 冷却水 | 流量 m³/h | 20 | 28 | 40 | 50 | 60 | 85 | 100 | 130 | 150 |
| 接口尺寸 | DN50 | DN65 | DN80 | DN80 | DN80 | DN125 | DN125 | DN150 | DN150 | |
| 控制系统 | PLC控制器，可精确控制和实时显示温度 | |||||||||
| 控温对象 | 冷冻水出口温度，可选控制外接水箱温度 | |||||||||
| 通信协议 | 标准配置RS485通讯接口，Modbus RTU 协议 | |||||||||
| 外部输入 | 外置测温传感器端口、USB数据接口 | |||||||||
| 温度反馈 | 设备导热介质温度反馈PT100（进口温度、出口温度） | |||||||||
| 人机界面 | 7寸彩色触摸屏，中英文显示，操作简便、显示直观，可显示、记录温度曲线和测试数据 | |||||||||
| 安全保护 | 设备运行状态实时显示，故障信息自动诊断，多项报警保护：压缩机热过载、制冷压力过高、制冷压力过低、油压差、断水、过流、超温、温度模块故障、欠电压、过电压、缺相、相序等保护功能 | |||||||||
| 制冷剂 | 类型 | R404A | ||||||||
| 充注量 kg | 18.5 | 25 | 33 | 42 | 55 | 65 | 85 | 105 | 125 | |
| 外型尺寸 cm | 235×65×130 | 245×65×130 | 255×70×135 | 265×75×140 | 275×85×145 | 305×85×150 | 310×95×155 | 330×105×170 | 350×110×175 | |
| 机组重量 kg | 870 | 997 | 1155 | 1630 | 1950 | 2100 | 2650 | 3080 | 3550 | |
| 运行重量 kg | 960 | 1100 | 1250 | 1850 | 2150 | 2300 | 2900 | 3400 | 3880 | |
| 外壳材质 | 冷轧板喷塑封板，槽钢底座，一体式端装 | |||||||||
| 电源 ph/v/Hz | 3/380/50 | |||||||||
※ 备注
- 以上制冷量参数基于冷却水进水温度20℃，风冷为环境温度20℃。
- 上述流量和扬程参数对应水在20℃时以正常速度运输，泵的性能随着输送流体介质的比重、温度的不同而产生变化。
- 表格只展示了部分产品参数，如有其他型号或定制需求，请与本公司业务人员联系，另外本公司保留更改上述参数而不另行通知的权力。
