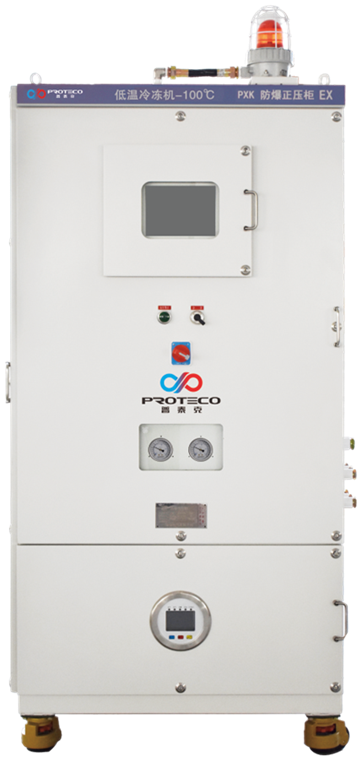

产品介绍
PTLD系列低温冷冻机主要由制冷系统、循环系统、控制系统、箱体等组成。制冷系统采用蒸汽压缩式制冷，压缩机及主要制冷部件均采用国际知名品牌。循环系统包括循环泵、蓄冷容器、膨胀容器、排气阀、单向阀、热电阻、管道等组成。控制系统采用PID控制技术，高清触摸屏显示，设有多项保护功能，确保设备安全运行。通过机组自身的制冷与加热，向外界输送载热流体，满足工艺条件要求。低温冷冻机默认无控温要求，采用压缩机启停控温，用户可设置压缩机启停温差来调节温度上下波动度；也可选配带电加热辅助控温型，可实现最高 ±0.1℃ 的控温精度，辅助加热器的功率可按客户要求配置。
产品特点
- 01介质温度最低可到 -120℃
- 02全密闭式系统，无油雾、无异味，导热液体寿命长
- 03复叠式制冷系统设计，制冷效率高
- 04整体发泡式保温，设备表面无凝结水
- 05可选低温精密控温型，出口 ±0.1℃ / 物料 ±0.5℃
- 06自动排气功能，内置排气电磁阀无需手动排气
- 07循环泵出口压力检测与保护
- 08允许非标控制程序定制
典型应用领域
- 化工、制药、生物领域低温控制
- 蒸馏结晶净化系统控温
- 气体低温冷凝回收提供冷源
- 食品冻干
- 低温合成反应釜温度控制
- 新材料低温测试
- 结晶系统提供低温冷源
工作原理图
型号说明
PTLD—D0.5WN
- 1、产品系列代码；
- 2、温度代码：D -60~-30℃ F -80~-50℃ H -100~-70℃ J -110~-80℃；
- 3、功率代码：表示出口温度高于最低温度5℃对应的制冷量，如 -55℃ 制冷量 0.5kW；
- 4、冷凝方式：W 表示水冷，风冷不表示；
- 5、非标代码：详见非标代码定义规则，无非标要求则不表示。
参数配置表
数据取自 GPTECH 产品样册，如需其他型号或定制参数请联系我们。
参数配置表PTLD系列 -60℃
| 型号 | PTLD-D05 | PTLD-D1 | PTLD-D1.5 | PTLD-D2.5 | PTLD-D3.5 | PTLD-D5 | PTLD-D7 | PTLD-D10 | |
|---|---|---|---|---|---|---|---|---|---|
| 介质温度范围 | -60℃~-30℃ | ||||||||
| 制冷量 kW | -40℃ | 1.1 | 1.7 | 2.5 | 4.2 | 5.8 | 8.5 | 11.5 | 15.9 |
| -55℃ | 0.5 | 1 | 1.5 | 2.5 | 3.5 | 5 | 7 | 10 | |
| 可选配加热功率 kW | 1.5 | 2.5 | 3.5 | 5.5 | 7.5 | 10 | 15 | 15 | |
| 泵浦最大流量 L/min | 15 | 30 | 40 | 45 | 60 | 90 | 150 | 200 | |
| 泵浦最高扬程 m | 20 | 30 | 30 | 35 | 35 | 35 | 35 | 35 | |
| 膨胀油箱容积 L | 5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | |
| 蓄冷油箱容积 L | 3 | 5 | 7.5 | 10 | 15 | 20 | 25 | 30 | |
| 控温对象 | 设备出口温度控制 | ||||||||
| 控温精度 | 启停控温，最高可设±2℃（选配电加热精确控温型，控温精度最高可达±0.1℃） | ||||||||
| 通信协议 | 标准配置RS485通讯接口，Modbus RTU 协议 | ||||||||
| 温度反馈 | 设备导热介质温度反馈PT100（进口温度、出口温度） | ||||||||
| 人机界面 | 7寸彩色触摸屏，中英文显示，操作简便、显示直观，可显示、记录温度曲线和测试数据 | ||||||||
| 安全防护 | 设备运行状态实时显示，故障信息自动诊断，多项报警保护：漏电保护、电源故障、循环泵热过载、压缩机热过载、制冷压力过高、制冷压力过低、供回液温差超限、泵压异常、温度模块故障、传感器故障等保护功能。 | ||||||||
| 循环管路 | 材质：SUS304，采用全密闭式结构设计 | ||||||||
| 制冷剂 | 一级R404A/二级R23 | ||||||||
| 接口尺寸 | G1/2 | G3/4 | G3/4 | G1 | G1 | DN32 | DN32 | DN40 | |
| 水冷型（型号后缀W） | 流量 m³/h | 2 | 2.5 | 3.5 | 4.5 | 5.5 | 7 | 9 | 12 |
| 水温 | 以上流量根据水温20℃计算得出，冷却水进水温度应不高于30℃，不低于5℃，否则将影响设备正常运行。 | ||||||||
| 压力 | 2~4.5bar | ||||||||
| 接口尺寸 | G3/4 | G1 | G1 | G1-1/4 | G1-1/4 | DN32 | DN32 | DN40 | |
| 外型尺寸（水）cm | 75×55×145 | 75×55×145 | 85×55×145 | 85×55×145 | 90×65×155 | 90×65×155 | 115×75×175 | 125×85×195 | |
| 外型尺寸（风）cm | 85×55×145 | 85×55×145 | 90×65×155 | 90×65×155 | 115×75×175 | 115×75×175 | 125×85×195 | 155×100×225 | |
| 重量（风）kg | 205 | 235 | 305 | 335 | 450 | 485 | 585 | 895 | |
| 外壳材质 | 冷轧板喷塑（标准颜色9016，可选配SUS304材质） | ||||||||
| 电源 ph/v/Hz | 3/380/50 | ||||||||
| 机组配电功率 kW | 3 | 4.5 | 6.5 | 9 | 12 | 16 | 20 | 24 | |
| 选配一 | 选配辅助电加热实现精确控温，型号后缀T | ||||||||
| 选配二 | 防爆设计（正压防爆型号后缀Exp，隔离防爆型号后缀Exd） | ||||||||
※ 备注
- 以上制冷量参数基于冷却水进水温度20℃，风冷为环境温度20℃。
- 上述流量和扬程参数对应水在20℃时以正常速度运输，泵的性能随着输送流体介质的比重、温度的不同而产生变化。
- 表中膨胀油箱容积供参考，实际可根据负载大小、管道长度、高低落差等进行调整，油箱最高加注量为液位计2/3刻度，最低加注量为液位计1/4刻度。
- 表中蓄冷油箱容积供参考，实际可根据用户对升降温速率、蓄冷量的要求进行调整。
- 表格只展示了部分产品参数，如有其他型号或定制需求，请与本公司业务人员联系，另外本公司保留更改上述参数而不另行通知的权力。
参数配置表PTLD系列 -80℃
| 型号 | PTLD-F05 | PTLD-F1 | PTLD-F1.5 | PTLD-F2.5 | PTLD-F3.5 | PTLD-F5 | PTLD-F7 | PTLD-F10 | |
|---|---|---|---|---|---|---|---|---|---|
| 介质温度范围 | -80℃~-50℃ | ||||||||
| 制冷量 kW | -60℃ | 0.9 | 1.6 | 2.3 | 3.5 | 5.5 | 8.2 | 12 | 15.5 |
| -75℃ | 0.5 | 1 | 1.5 | 2.5 | 3.5 | 5 | 7 | 10 | |
| 可选配加热功率 kW | 2.5 | 3.5 | 5.5 | 7.5 | 10 | 15 | 20 | 25 | |
| 泵浦最大流量 L/min | 25 | 35 | 50 | 60 | 90 | 100 | 200 | 250 | |
| 泵浦最高扬程 m | 20 | 30 | 30 | 35 | 35 | 35 | 35 | 35 | |
| 膨胀油箱容积 L | 7.5 | 10 | 15 | 20 | 30 | 55 | 75 | 100 | |
| 蓄冷油箱容积 L | 5 | 7.5 | 10 | 15 | 20 | 25 | 35 | 50 | |
| 控温对象 | 设备出口温度控制 | ||||||||
| 控温精度 | 启停控温，最高可设±2℃（选配电加热精确控温型，控温精度最高可达±0.1℃） | ||||||||
| 通信协议 | 标准配置RS485通讯接口，Modbus RTU 协议 | ||||||||
| 温度反馈 | 设备导热介质温度反馈PT100（进口温度、出口温度） | ||||||||
| 人机界面 | 7寸彩色触摸屏，中英文显示，操作简便、显示直观，可显示、记录温度曲线和测试数据 | ||||||||
| 安全防护 | 设备运行状态实时显示，故障信息自动诊断，多项报警保护：漏电保护、电源故障、循环泵热过载、压缩机热过载、制冷压力过高、制冷压力过低、供回液温差超限、泵压异常、温度模块故障、传感器故障等保护功能。 | ||||||||
| 循环管路 | 材质：SUS304，采用全密闭式结构设计 | ||||||||
| 制冷剂 | 一级R404A/二级R508B | ||||||||
| 接口尺寸 | G3/4 | G1 | G1 | G1 | DN32 | DN40 | DN40 | DN50 | |
| 水冷型（型号后缀W） | 流量 m³/h | 2.5 | 4 | 6 | 8 | 9 | 15 | 20 | 30 |
| 水温 | 以上流量根据水温20℃计算得出，冷却水进水温度应不高于30℃，不低于5℃，否则将影响设备正常运行。 | ||||||||
| 压力 | 2~4.5bar | ||||||||
| 接口尺寸 | G3/4 | G1 | G1-1/4 | G1-1/4 | DN40 | DN50 | DN50 | DN65 | |
| 外型尺寸（水）cm | 75×55×145 | 85×55×145 | 85×55×145 | 90×65×155 | 90×65×155 | 115×75×175 | 125×85×195 | 125×85×195 | |
| 外型尺寸（风）cm | 85×55×145 | 90×65×155 | 90×65×155 | 115×75×175 | 115×75×175 | 125×85×195 | 155×100×225 | 155×100×225 | |
| 重量（风）kg | 235 | 305 | 335 | 450 | 485 | 585 | 895 | 915 | |
| 外壳材质 | 冷轧板喷塑（标准颜色9016，可选配SUS304材质） | ||||||||
| 电源 ph/v/Hz | 3/380/50 | ||||||||
| 机组配电功率 kW | 4 | 6 | 8.5 | 12 | 16 | 22 | 30 | 45 | |
| 选配一 | 选配辅助电加热实现精确控温，型号后缀T | ||||||||
| 选配二 | 防爆设计（正压防爆型号后缀Exp，隔离防爆型号后缀Exd） | ||||||||
※ 备注
- 以上制冷量参数基于冷却水进水温度20℃，风冷为环境温度20℃。
- 上述流量和扬程参数对应水在20℃时以正常速度运输，泵的性能随着输送流体介质的比重、温度的不同而产生变化。
- 表中膨胀油箱容积供参考，实际可根据负载大小、管道长度、高低落差等进行调整，油箱最高加注量为液位计2/3刻度，最低加注量为液位计1/4刻度。
- 表中蓄冷油箱容积供参考，实际可根据用户对升降温速率、蓄冷量的要求进行调整。
- 表格只展示了部分产品参数，如有其他型号或定制需求，请与本公司业务人员联系，另外本公司保留更改上述参数而不另行通知的权力。
参数配置表PTLD系列 -100℃
| 型号 | PTLD-H05W | PTLD-H1W | PTLD-H1.5W | PTLD-H2.5W | PTLD-H3.5W | PTLD-H5W | PTLD-H7W | PTLD-H10W | |
|---|---|---|---|---|---|---|---|---|---|
| 介质温度范围 | -100℃~-70℃ | ||||||||
| 制冷量 kW | -80℃ | 0.8 | 1.6 | 2.3 | 3.8 | 5.7 | 8.2 | 11.5 | 15.5 |
| -95℃ | 0.5 | 1 | 1.5 | 2.5 | 3.5 | 5 | 7 | 10 | |
| 可选配加热功率 kW | 2.5 | 3.5 | 5.5 | 7.5 | 10 | 15 | 20 | 25 | |
| 泵浦最大流量 L/min | 25 | 35 | 50 | 60 | 90 | 100 | 200 | 250 | |
| 泵浦最高扬程 m | 20 | 30 | 30 | 35 | 35 | 35 | 35 | 35 | |
| 膨胀油箱容积 L | 10 | 15 | 20 | 30 | 40 | 55 | 75 | 100 | |
| 蓄冷油箱容积 L | 5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | |
| 控温对象 | 设备出口温度控制 | ||||||||
| 控温精度 | 启停控温，最高可设±2℃（选配电加热精确控温型，控温精度最高可达±0.1℃） | ||||||||
| 通信协议 | 标准配置RS485通讯接口，Modbus RTU 协议 | ||||||||
| 温度反馈 | 设备导热介质温度反馈PT100（进口温度、出口温度） | ||||||||
| 人机界面 | 7寸彩色触摸屏，中英文显示，操作简便、显示直观，可显示、记录温度曲线和测试数据 | ||||||||
| 安全防护 | 设备运行状态实时显示，故障信息自动诊断，多项报警保护：漏电保护、电源故障、循环泵热过载、压缩机热过载、制冷压力过高、制冷压力过低、供回液温差超限、泵压异常、温度模块故障、传感器故障等保护功能。 | ||||||||
| 循环管路 | 材质：SUS304，采用全密闭式结构设计 | ||||||||
| 制冷剂 | 混合冷媒 | ||||||||
| 接口尺寸 | G3/4 | G1 | DN32 | DN32 | DN40 | DN40 | DN40 | DN50 | |
| 水冷型（型号后缀W） | 流量 m³/h | 3 | 4.5 | 5.5 | 7.5 | 10.5 | 15 | 22 | 28 |
| 水温 | 以上流量根据水温20℃计算得出，冷却水进水温度应不高于30℃，不低于5℃，否则将影响设备正常运行。 | ||||||||
| 压力 | 2~4.5bar | ||||||||
| 接口尺寸 | G1 | G1 | G1-1/4 | DN32 | DN40 | DN40 | DN50 | DN65 | |
| 外型尺寸（水）cm | 90×65×155 | 90×65×155 | 115×75×175 | 115×75×175 | 125×85×195 | 155×100×225 | 155×100×225 | 200×120×255 | |
| 重量 kg | 305 | 335 | 450 | 485 | 585 | 895 | 915 | 1355 | |
| 外壳材质 | 冷轧板喷塑（标准颜色9016，可选配SUS304材质） | ||||||||
| 电源 ph/v/Hz | 3/380/50 | ||||||||
| 机组配电功率 kW | 7 | 9 | 12 | 16 | 23 | 35 | 46 | 65 | |
| 选配一 | 选配辅助电加热实现精确控温，型号后缀T | ||||||||
| 选配二 | 防爆设计（正压防爆型号后缀Exp，隔离防爆型号后缀Exd） | ||||||||
※ 备注
- 以上制冷量参数基于冷却水进水温度20℃，风冷为环境温度20℃。
- 上述流量和扬程参数对应水在20℃时以正常速度运输，泵的性能随着输送流体介质的比重、温度的不同而产生变化。
- 表中膨胀油箱容积供参考，实际可根据负载大小、管道长度、高低落差等进行调整，油箱最高加注量为液位计2/3刻度，最低加注量为液位计1/4刻度。
- 表中蓄冷油箱容积供参考，实际可根据用户对升降温速率、蓄冷量的要求进行调整。
- 表格只展示了部分产品参数，如有其他型号或定制需求，请与本公司业务人员联系，另外本公司保留更改上述参数而不另行通知的权力。
参数配置表PTLD系列 -110℃
| 型号 | PTLD-J05W | PTLD-J1W | PTLD-J1.5W | PTLD-J2.5W | PTLD-J3.5W | PTLD-J5W | PTLD-J7W | PTLD-J10W | |
|---|---|---|---|---|---|---|---|---|---|
| 介质温度范围 | -110℃~-80℃ | ||||||||
| 制冷量 kW | -90℃ | 0.9 | 1.8 | 2.5 | 4.2 | 5.8 | 8.5 | 11.5 | 15.5 |
| -105℃ | 0.5 | 1 | 1.5 | 2.5 | 3.5 | 5 | 7 | 10 | |
| 可选配加热功率 kW | 2.5 | 3.5 | 5.5 | 7.5 | 10 | 15 | 20 | 25 | |
| 泵浦最大流量 L/min | 35 | 50 | 60 | 90 | 100 | 200 | 250 | 300 | |
| 泵浦最高扬程 m | 30 | 30 | 35 | 35 | 35 | 35 | 35 | 35 | |
| 膨胀油箱容积 L | 15 | 20 | 30 | 40 | 55 | 75 | 100 | 150 | |
| 蓄冷油箱容积 L | 10 | 15 | 20 | 30 | 40 | 50 | 75 | 100 | |
| 控温对象 | 设备出口温度控制 | ||||||||
| 控温精度 | 启停控温，最高可设±2℃（选配电加热精确控温型，控温精度最高可达±0.1℃） | ||||||||
| 通信协议 | 标准配置RS485通讯接口，Modbus RTU 协议 | ||||||||
| 温度反馈 | 设备导热介质温度反馈PT100（进口温度、出口温度） | ||||||||
| 人机界面 | 7寸彩色触摸屏，中英文显示，操作简便、显示直观，可显示、记录温度曲线和测试数据 | ||||||||
| 安全防护 | 设备运行状态实时显示，故障信息自动诊断，多项报警保护：漏电保护、电源故障、循环泵热过载、压缩机热过载、制冷压力过高、制冷压力过低、供回液温差超限、泵压异常、温度模块故障、传感器故障等保护功能。 | ||||||||
| 循环管路 | 材质：SUS304，采用全密闭式结构设计 | ||||||||
| 制冷剂 | 混合冷媒 | ||||||||
| 接口尺寸 | G1 | G1 | G1 | DN32 | DN32 | DN40 | DN50 | DN50 | |
| 水冷型（型号后缀W） | 流量 m³/h | 5 | 8 | 10.5 | 14 | 18 | 22 | 27 | 35 |
| 水温 | 以上流量根据水温20℃计算得出，冷却水进水温度应不高于30℃，不低于5℃，否则将影响设备正常运行。 | ||||||||
| 压力 | 2~4.5bar | ||||||||
| 接口尺寸 | G1-1/4 | G1-1/4 | DN40 | DN40 | DN50 | DN50 | DN65 | DN80 | |
| 外型尺寸（水）cm | 115×75×175 | 115×75×175 | 125×85×195 | 155×100×225 | 155×100×225 | 200×120×235 | 255×155×255 | 300×175×255 | |
| 重量 kg | 450 | 485 | 585 | 855 | 925 | 1405 | 2205 | 3000 | |
| 外壳材质 | 冷轧板喷塑（标准颜色9016，可选配SUS304材质） | ||||||||
| 电源 ph/v/Hz | 3/380/50 | ||||||||
| 机组配电功率 kW | 8.5 | 12 | 17 | 25 | 35 | 48 | 71 | 105 | |
| 选配一 | 选配辅助电加热实现精确控温，型号后缀T | ||||||||
| 选配二 | 防爆设计（正压防爆型号后缀Exp，隔离防爆型号后缀Exd） | ||||||||
※ 备注
- 以上制冷量参数基于冷却水进水温度20℃，风冷为环境温度20℃。
- 上述流量和扬程参数对应水在20℃时以正常速度运输，泵的性能随着输送流体介质的比重、温度的不同而产生变化。
- 表中膨胀油箱容积供参考，实际可根据负载大小、管道长度、高低落差等进行调整，油箱最高加注量为液位计2/3刻度，最低加注量为液位计1/4刻度。
- 表中蓄冷油箱容积供参考，实际可根据用户对升降温速率、蓄冷量的要求进行调整。
- 表格只展示了部分产品参数，如有其他型号或定制需求，请与本公司业务人员联系，另外本公司保留更改上述参数而不另行通知的权力。
